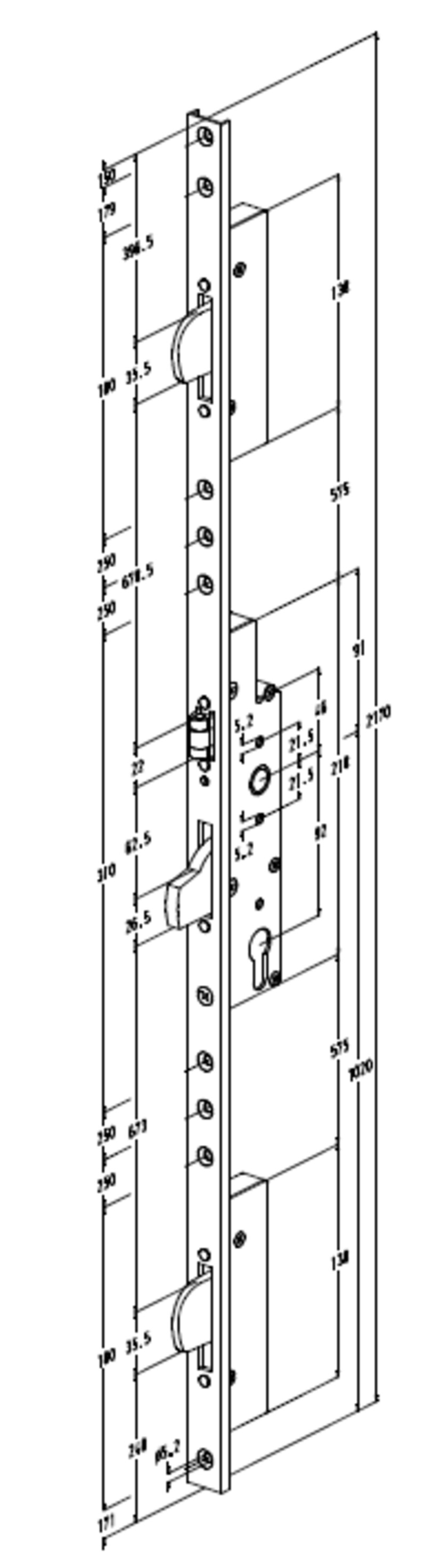

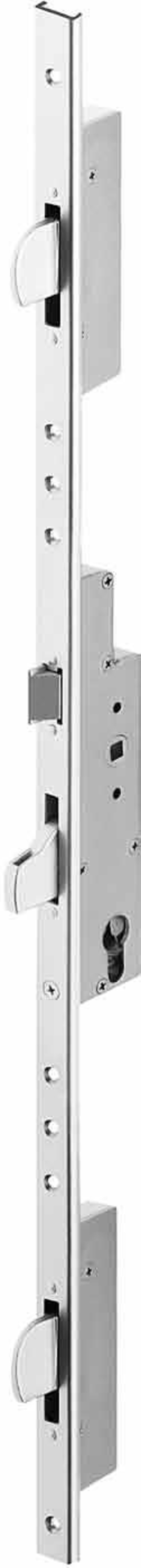

SOBINCO serrure multipoints 8411 - axe 92mm
Verrouillage trois points SOBINCO 8411
Axe: 92mm
Entrée: 30, 35 et 40mm
Verrous latéraux avec drisse
Réversible
Carré: 8mm

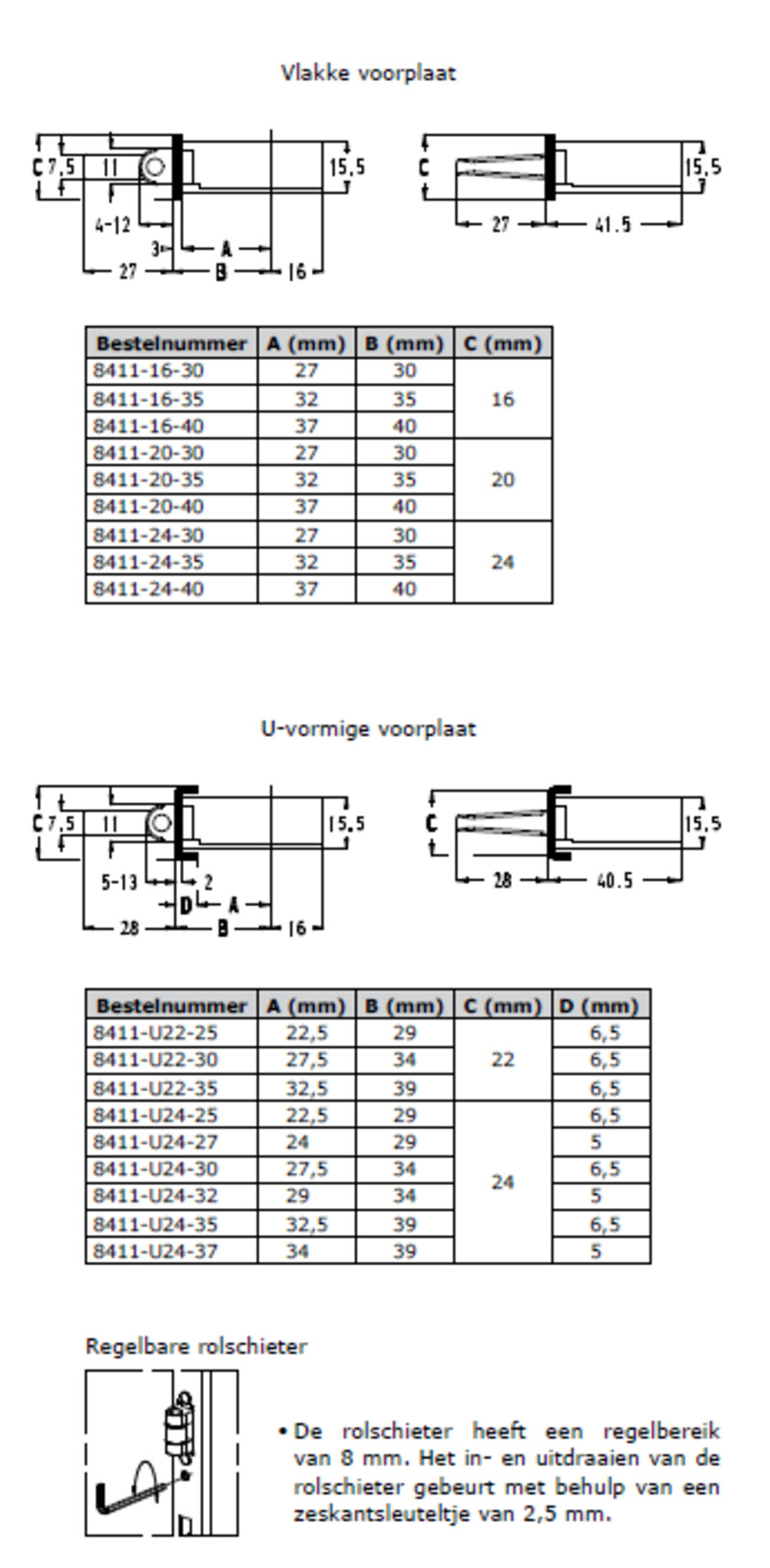

Têtière plate: 2170 x 16 x 3mm, acier inoxydable
Têtière U: 2170 x 22 x 6,5 mm, acier inoxydable
Projection du pêne demi-tour de 9,5mm
Projection du pêne de chute de 27mm
La serrure est faite de matériaux antirouille:
- têtière: acier inoxydable AISI 304 (austhénitique) ou AISI 430 (ferritique)
- boîtiers de serrure: zamak
- pêne demi-tour: zamak nickelé
- pênes dormants: zamak nickelé
SOBINCO Serrures à trois points série 8400
• Les 3 pênes dormants ne s'étendent pas, mais basculent. Cela leur permet d'être beaucoup plus longs et laisse également la même quantité de métal à l'intérieur du boîtier de la serrure qu'à l'extérieur, ce qui
rend extrêmement difficile pour les cambrioleurs de casser la porte avec un pied de biche.
• La serrure à trois points Sobinco est équipée d'un mécanisme spécial dans le boîtier de la serrure et de pênes dormants coniques en haut et en bas. En conséquence, lorsque la porte est verrouillée, l'ouvrant est tiré contre le profilé de cadre à la fois en bas et en haut de sorte que la porte soit de manière optimale étanche au vent et à l'eau. Une porte légèrement déformée (à la suite de conditions météorologiques changeantes, par exemple) peut également être fermée sans avoir à exercer une grande force sur la clé.
• Têtière (plate ou en forme de U) est en acier inoxydable.
• Serrure extrêmement étroite: largeur du boîtier = 15,5mm
• La fermeture et le déverrouillage se font par un seul tour de clé à 360°.
• Le pêne demi-tour peut être actionné aussi bien par la poignée de porte que par la clé.
• Deux ouvertures, au-dessous et au-dessus du trou de la poignée, permettent aux poignées de porte d'être vissées ensemble à travers la serrure, de sorte qu'aucune vis ne soit visible à l'extérieur de la porte. En plus d'une meilleure apparence et d'une plus grande sécurité, une fixation beaucoup plus ferme des poignées de porte est obtenue.
• La serrure Sobinco peut être utilisée à gauche et à droite en tournant le pêne demi-tour.
• La serrure à trois points Sobinco est entièrement faite de matériaux non rouillés.
• Finition:
- têtière: acier inoxydable
- boîtiers de serrure: zamak
- pêne demi-tour: zamak nickelé
- pênes dormants: zamak nickelé

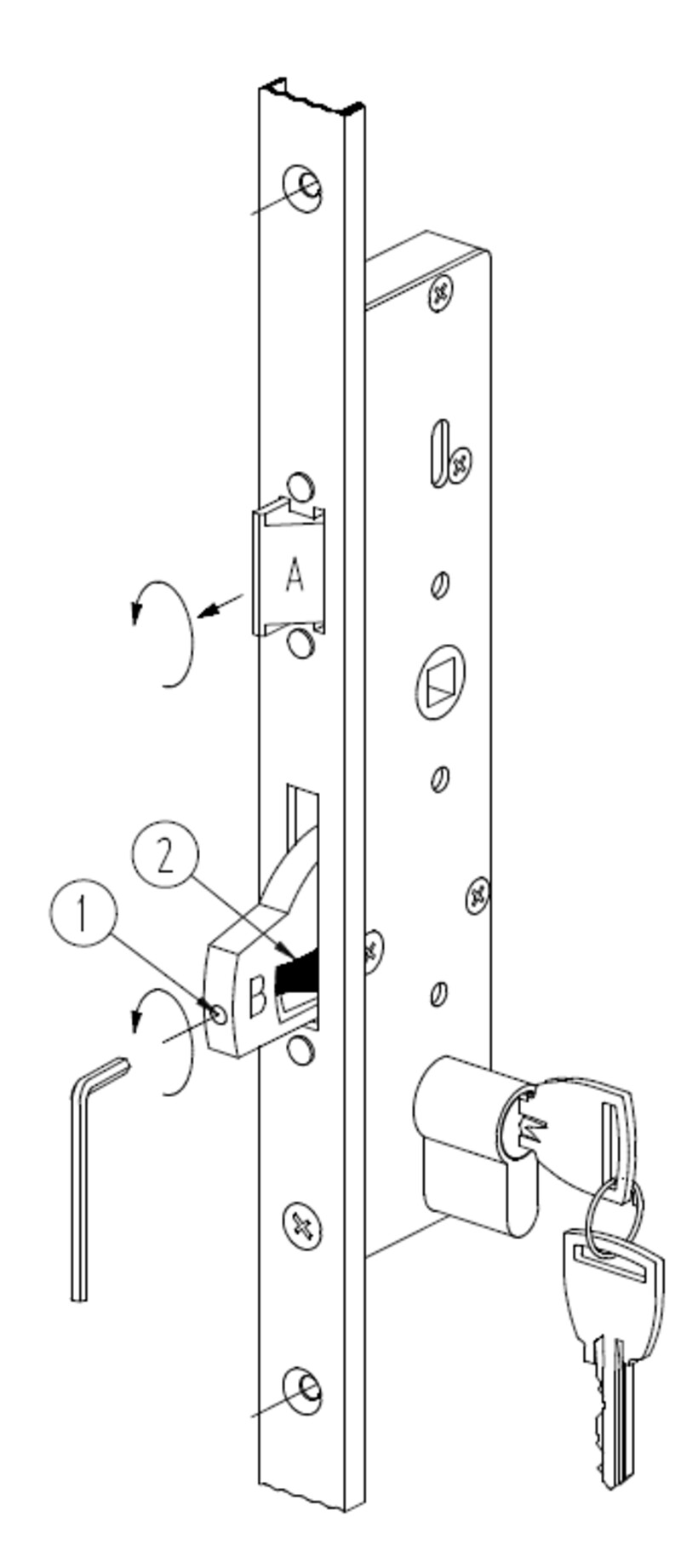

Verrou SOBINCO inverseur et cylindre de montage
Inversion du pêne demi-tour SOBINCO (A):
1. Amenez le pêne dormant (B) en position fermée.
2. Tirez le boulon de verrouillage (A) vers l'avant avec une pince.
3. Tournez le pêne demi-tour (A) de 180°.
4. Remettez le boulon de verrouillage (A) en arrière.
Montage du cylindre:
Applicable uniquement pour les serrures:
- no. ....-..- 40 avec têtière plate
- no. ....- U ..- 35 avec têtière en U
- no. ....- U24-37 avec têtière en U
1. Montez le cylindre
2. Amener le pêne dormant (B) en position fermée:
Cas 1: la clé peut être retirée du cylindre.
Cas 2: la clé ne peut pas être retirée du cylindre.
* desserrer la vis à six pans creux (1).
* tourner la clé de façon à ce que le loquet (2) soit en bas.
* Resserrer la vis (1).
Axe: 92mm
Entrée: 30, 35 et 40mm
Verrous latéraux avec drisse
Réversible
Carré: 8mm
Têtière plate: 2170 x 16 x 3mm, acier inoxydable
Têtière U: 2170 x 22 x 6,5 mm, acier inoxydable
Projection du pêne demi-tour de 9,5mm
Projection du pêne de chute de 27mm
La serrure est faite de matériaux antirouille:
- têtière: acier inoxydable AISI 304 (austhénitique) ou AISI 430 (ferritique)
- boîtiers de serrure: zamak
- pêne demi-tour: zamak nickelé
- pênes dormants: zamak nickelé
SOBINCO Serrures à trois points série 8400
• Les 3 pênes dormants ne s'étendent pas, mais basculent. Cela leur permet d'être beaucoup plus longs et laisse également la même quantité de métal à l'intérieur du boîtier de la serrure qu'à l'extérieur, ce qui
rend extrêmement difficile pour les cambrioleurs de casser la porte avec un pied de biche.
• La serrure à trois points Sobinco est équipée d'un mécanisme spécial dans le boîtier de la serrure et de pênes dormants coniques en haut et en bas. En conséquence, lorsque la porte est verrouillée, l'ouvrant est tiré contre le profilé de cadre à la fois en bas et en haut de sorte que la porte soit de manière optimale étanche au vent et à l'eau. Une porte légèrement déformée (à la suite de conditions météorologiques changeantes, par exemple) peut également être fermée sans avoir à exercer une grande force sur la clé.
• Têtière (plate ou en forme de U) est en acier inoxydable.
• Serrure extrêmement étroite: largeur du boîtier = 15,5mm
• La fermeture et le déverrouillage se font par un seul tour de clé à 360°.
• Le pêne demi-tour peut être actionné aussi bien par la poignée de porte que par la clé.
• Deux ouvertures, au-dessous et au-dessus du trou de la poignée, permettent aux poignées de porte d'être vissées ensemble à travers la serrure, de sorte qu'aucune vis ne soit visible à l'extérieur de la porte. En plus d'une meilleure apparence et d'une plus grande sécurité, une fixation beaucoup plus ferme des poignées de porte est obtenue.
• La serrure Sobinco peut être utilisée à gauche et à droite en tournant le pêne demi-tour.
• La serrure à trois points Sobinco est entièrement faite de matériaux non rouillés.
• Finition:
- têtière: acier inoxydable
- boîtiers de serrure: zamak
- pêne demi-tour: zamak nickelé
- pênes dormants: zamak nickelé
Verrou SOBINCO inverseur et cylindre de montage
Inversion du pêne demi-tour SOBINCO (A):
1. Amenez le pêne dormant (B) en position fermée.
2. Tirez le boulon de verrouillage (A) vers l'avant avec une pince.
3. Tournez le pêne demi-tour (A) de 180°.
4. Remettez le boulon de verrouillage (A) en arrière.
Montage du cylindre:
Applicable uniquement pour les serrures:
- no. ....-..- 40 avec têtière plate
- no. ....- U ..- 35 avec têtière en U
- no. ....- U24-37 avec têtière en U
1. Montez le cylindre
2. Amener le pêne dormant (B) en position fermée:
Cas 1: la clé peut être retirée du cylindre.
Cas 2: la clé ne peut pas être retirée du cylindre.
* desserrer la vis à six pans creux (1).
* tourner la clé de façon à ce que le loquet (2) soit en bas.
* Resserrer la vis (1).
Filtrer
10 sur 10 visible.
| Code d’article | Entrée | ||
|---|---|---|---|
|
SOB8411-25U22 | E25 tt U22mm | |
|
|
SOB8411-30U22 | E30 tt U22mm | |
|
|
SOB8411-3520 | E35 tt 20mm | |
|
|
SOB8411-35U22 | E35 tt U22mm | |
|
|
SOB8411-32U24 | E32mm tt 24U | |
|
|
SOB8411-3524 | E35 tt 24mm | |
|
|
SOB8411-4020 | E40 tt 20mm | |
|
|
SOB8411-3016 | E30 tt 16mm | |
|
|
SOB8411-3020 | E30 tt 20mm | |
|
|
SOB8411-3024 | E30 tt 24mm |
