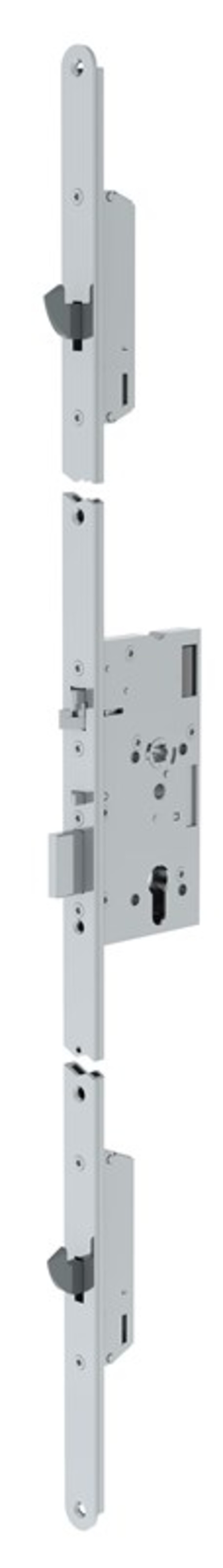

ABLOY EL566 - meerpunt solenoïdeslot - As 72mm - 1-zijdige controle - zelfvergr.
Het EL566 solenoïde meerpuntslot is geschikt voor plaatsing op locaties waar een gecontroleerde toegangsverlening aan één zijde gewenst is, en waar een gemiddelde passage is.
De sloten kunnen elektrisch worden bediend door een toegangscontrolesysteem of door een afstandsbedieningssysteem zoals een timer, toetsenbord of drukknop. De sloten kunnen zowel in uitgangs- als brandwerende deuren worden gebruikt. Alleen de buitenkruk is elektrisch bedienbaar. Het slot is altijd te openen via de binnenkruk. Mechanisch openen via cilinder is altijd mogelijk. Aanbevolen voor gebruik in binnendeuren van bedrijfspanden, openbare gebouwen, ziekenhuizen, onderwijsgebouwen,...
EIGENSCHAPPEN
• Automatische vergrendeling:
• Dag- en nachtschoot zijn geblokkeerd voor een extra veiligheid
• Bijkomende haakschoten voor hogere inbraakweerstand de haakschoten mogen in geen geval dienen voor het aandrukken van deurdichtingen !!
• Vergendelingspal tussende dag- en de nachtschoot
• Paniekfunctie via deurkruk aan de binnenzijde
SIGNALERINGEN
• Nachtschoot in
• Nachtschoot uit
• Hulpschoot in
• Kruk bewegingen
• Cilinder bewegingen
• Kabelsabotage

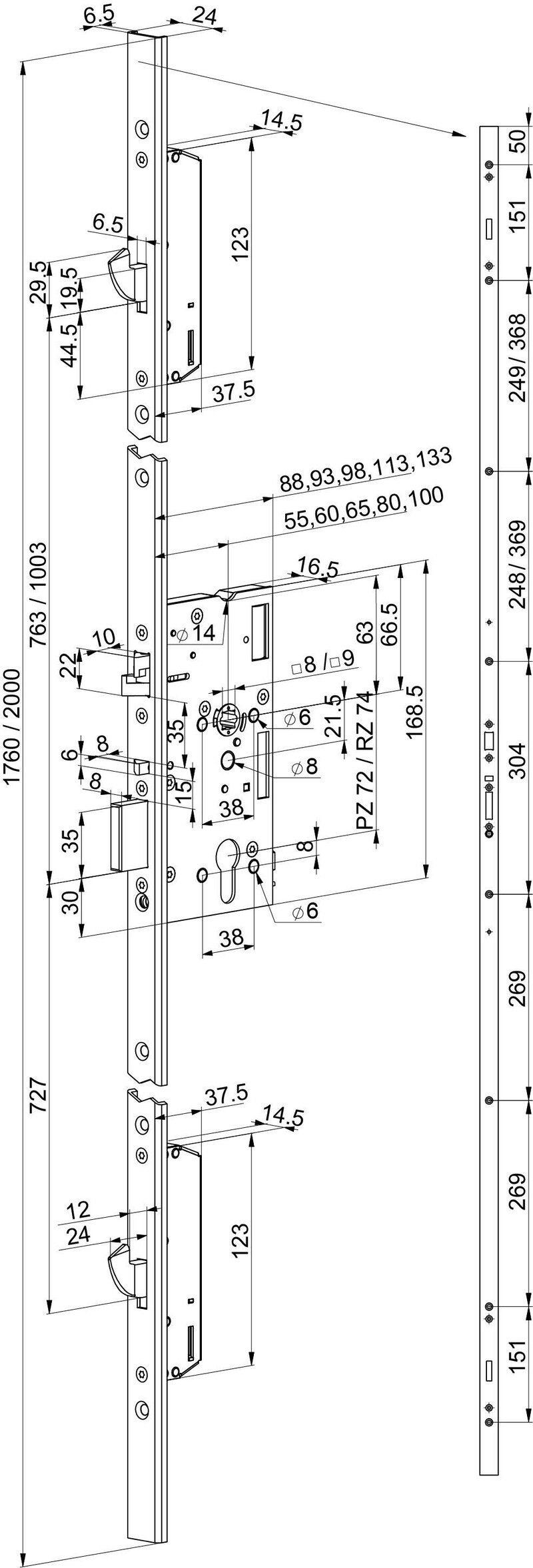

TECHNISCHE GEGEVENS
• Bedrijfstemperatuur: -20 °C tot 60 °C
• Dagschoot: 10 mm
• Nachtschoot: 20 mm
• Afstand: 72 mm
• Uitsparing: 17 mm
• Krukgat: 9 mm
• Doornmaten: 55, 60, 65, 80, 100 mm
• Model voorplaat: rechthoekig, u-stulp
• Materiaal voorplaat: rvs geborsteld
• Afmetingen rechte voorplaat: 1760x24 / 2000x24 mm
• Afmetingen afgeronde voorplaat: 1784x24 / 2024x24 mm
• Normen: EN12209, EN14846, EN16341, EN61000-6-1, EN61000-6-3, NEN5089 SKG***
TECHNISCHE DETAILS
• Bedrijfsspanning: 12-24V DC stab (-10%, +15%)
• Stroomafname maximaal: 0,4 A (12V DC), 0,12 A (24V DC)
• Stroomafname onbelast: 0,13 A (12V DC), 0,065 A (24V DC)
• Relais: max. 0,5 A 30V AC/DC belasting, 10 W
De sloten kunnen elektrisch worden bediend door een toegangscontrolesysteem of door een afstandsbedieningssysteem zoals een timer, toetsenbord of drukknop. De sloten kunnen zowel in uitgangs- als brandwerende deuren worden gebruikt. Alleen de buitenkruk is elektrisch bedienbaar. Het slot is altijd te openen via de binnenkruk. Mechanisch openen via cilinder is altijd mogelijk. Aanbevolen voor gebruik in binnendeuren van bedrijfspanden, openbare gebouwen, ziekenhuizen, onderwijsgebouwen,...
EIGENSCHAPPEN
• Automatische vergrendeling:
• Dag- en nachtschoot zijn geblokkeerd voor een extra veiligheid
• Bijkomende haakschoten voor hogere inbraakweerstand de haakschoten mogen in geen geval dienen voor het aandrukken van deurdichtingen !!
• Vergendelingspal tussende dag- en de nachtschoot
• Paniekfunctie via deurkruk aan de binnenzijde
SIGNALERINGEN
• Nachtschoot in
• Nachtschoot uit
• Hulpschoot in
• Kruk bewegingen
• Cilinder bewegingen
• Kabelsabotage
TECHNISCHE GEGEVENS
• Bedrijfstemperatuur: -20 °C tot 60 °C
• Dagschoot: 10 mm
• Nachtschoot: 20 mm
• Afstand: 72 mm
• Uitsparing: 17 mm
• Krukgat: 9 mm
• Doornmaten: 55, 60, 65, 80, 100 mm
• Model voorplaat: rechthoekig, u-stulp
• Materiaal voorplaat: rvs geborsteld
• Afmetingen rechte voorplaat: 1760x24 / 2000x24 mm
• Afmetingen afgeronde voorplaat: 1784x24 / 2024x24 mm
• Normen: EN12209, EN14846, EN16341, EN61000-6-1, EN61000-6-3, NEN5089 SKG***
TECHNISCHE DETAILS
• Bedrijfsspanning: 12-24V DC stab (-10%, +15%)
• Stroomafname maximaal: 0,4 A (12V DC), 0,12 A (24V DC)
• Stroomafname onbelast: 0,13 A (12V DC), 0,065 A (24V DC)
• Relais: max. 0,5 A 30V AC/DC belasting, 10 W
Filter
6 van de 6 zichtbaar.
| Doornmaat | ||
|---|---|---|
|
E65 vp 24 x 2024 mm | |
|
|
E55 vp 24 x 2024 mm | |
|
|
E60 vp 24 x 2024 mm | |
|
|
E80 vp 24 x 2024 mm | |
|
|
E100 vp 24 x 2024 mm | |
|
|
E60 vp 6 x 24 x 1760 mm |
| Naam | Link |
|---|---|
| ABLOY - Veiligheidspaniekmeerpuntssluiting EL566 | ABLOY - Veiligheidspaniekmeerpuntssluiting EL566 (PDF - 1.2 MB) |
