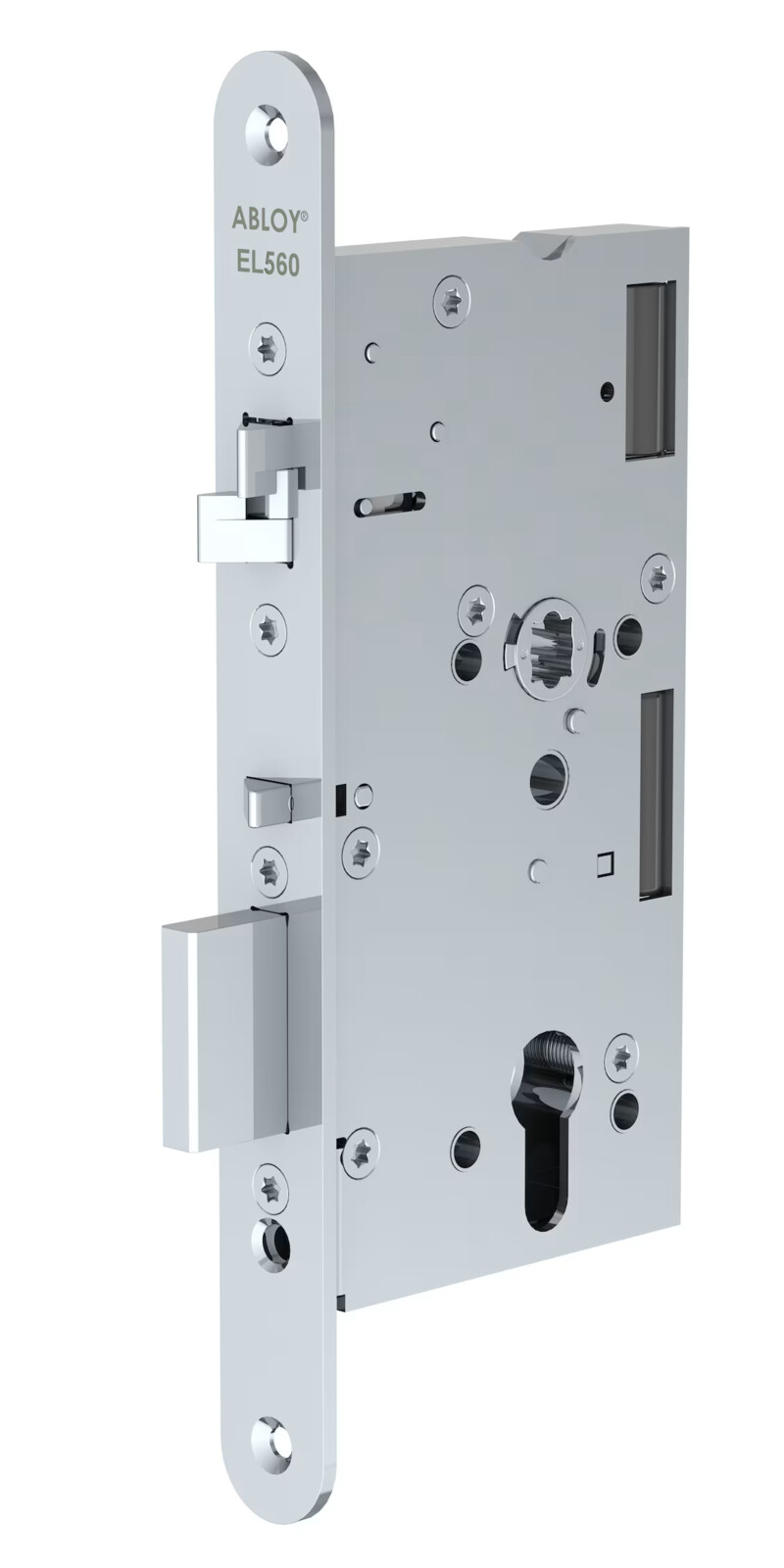

ABLOY Solenoïdeslot - As 72mm - 1-zijdige controle - zelfvergrendelend -
Dit solenoïdeslot is bestemd voor situaties waar een gecontroleerde toegangsverlening aan één zijde is gewenst. De
activering van de deurkruk aan de gecontroleerde zijde wordt elektromechanisch door middel van een spoel
(solenoid) gestuurd. De niet gecontroleerde zijde is te allen tijde mechanisch te openen met kruk of paniekbalk.
Bij het sluiten van de deur wordt het EL560 slot mechanisch vergrendeld op zowel dag- als nacht-schoot. Het slot is altijd
door middel van een cilinder mechanisch te openen. Standaard is het slot voorzien van vele signaleringen die de
status van het slot op afstand kunnen weergeven.
EIGENSCHAPPEN
• Voldoet aan NEN-EN 179, NEN-EN 1125, NEN-EN 12209, NEN-EN 61000-6-1 en NEN-EN 61000-6-3
• Toepasbaar in profieldeuren
• Zelfvergrendelende dag- en nachtschoot met antipaniekfunctie
• Voorplaat RVS geborsteld
• Stroomprincipe instelbaar arbeids- of ruststroom (ruststroom = spanningsloos geopend, arbeidsstroom = spanningsloos vergrendeld)
• Automatische selectie van het voltage
• Gecontroleerde zijde op het slot instelbaar
• Diverse signaleringscontacten
• Draairichting instelbaar
• Getest op gebruiksfrequentie van 200.000 handelingen
• Voorzien van Nederlandstalige gebruiksaanwijzing
SIGNALERINGEN
• Nachtschoot in
• Nachtschoot uit
• Hulpschoot in
• Deurkruk naar beneden
• Cilinderbediend
• Kabelsabotage
TECHNISCHE GEGEVENS
• Bedrijfstemperatuur: -20 °C tot 60 °C
• Dagschoot: 10mm
• Nachtschoot: 20mm
• Afstand: 72mm
• Cilinderuitsparing: 17mm
• Krukgat: 9mm
• Beschikbare doornmaten: 55, 60, 65, 80, 100mm
• Model voorplaat: afgerond
• Materiaal voorplaat: rvs geborsteld
• Afmetingen voorplaat: 235 x24 mm
• Normen: EN179, EN1125, EN12209, EN14846, EN61000-6-1 en EN61000-6-3
TECHNISCHE DETAILS
• Bedrijfsspanning:12-24V DC stab (-10%, +15%)
• Stroomafname maximaal: 0,55 A (12V DC), 0,27 A (24V DC)
• Stroomafname onbelast: 0,24 A (12V DC), 0,13 A (24V DC)
• Relais: max. 0,5 A 30V AC/DC belasting, 10 W
activering van de deurkruk aan de gecontroleerde zijde wordt elektromechanisch door middel van een spoel
(solenoid) gestuurd. De niet gecontroleerde zijde is te allen tijde mechanisch te openen met kruk of paniekbalk.
Bij het sluiten van de deur wordt het EL560 slot mechanisch vergrendeld op zowel dag- als nacht-schoot. Het slot is altijd
door middel van een cilinder mechanisch te openen. Standaard is het slot voorzien van vele signaleringen die de
status van het slot op afstand kunnen weergeven.
EIGENSCHAPPEN
• Voldoet aan NEN-EN 179, NEN-EN 1125, NEN-EN 12209, NEN-EN 61000-6-1 en NEN-EN 61000-6-3
• Toepasbaar in profieldeuren
• Zelfvergrendelende dag- en nachtschoot met antipaniekfunctie
• Voorplaat RVS geborsteld
• Stroomprincipe instelbaar arbeids- of ruststroom (ruststroom = spanningsloos geopend, arbeidsstroom = spanningsloos vergrendeld)
• Automatische selectie van het voltage
• Gecontroleerde zijde op het slot instelbaar
• Diverse signaleringscontacten
• Draairichting instelbaar
• Getest op gebruiksfrequentie van 200.000 handelingen
• Voorzien van Nederlandstalige gebruiksaanwijzing
SIGNALERINGEN
• Nachtschoot in
• Nachtschoot uit
• Hulpschoot in
• Deurkruk naar beneden
• Cilinderbediend
• Kabelsabotage
TECHNISCHE GEGEVENS
• Bedrijfstemperatuur: -20 °C tot 60 °C
• Dagschoot: 10mm
• Nachtschoot: 20mm
• Afstand: 72mm
• Cilinderuitsparing: 17mm
• Krukgat: 9mm
• Beschikbare doornmaten: 55, 60, 65, 80, 100mm
• Model voorplaat: afgerond
• Materiaal voorplaat: rvs geborsteld
• Afmetingen voorplaat: 235 x24 mm
• Normen: EN179, EN1125, EN12209, EN14846, EN61000-6-1 en EN61000-6-3
TECHNISCHE DETAILS
• Bedrijfsspanning:12-24V DC stab (-10%, +15%)
• Stroomafname maximaal: 0,55 A (12V DC), 0,27 A (24V DC)
• Stroomafname onbelast: 0,24 A (12V DC), 0,13 A (24V DC)
• Relais: max. 0,5 A 30V AC/DC belasting, 10 W
| Doornmaat | ||||
|---|---|---|---|---|
|
|
E55 | |||
|
|
E60 | |||
|
|
E65 |
